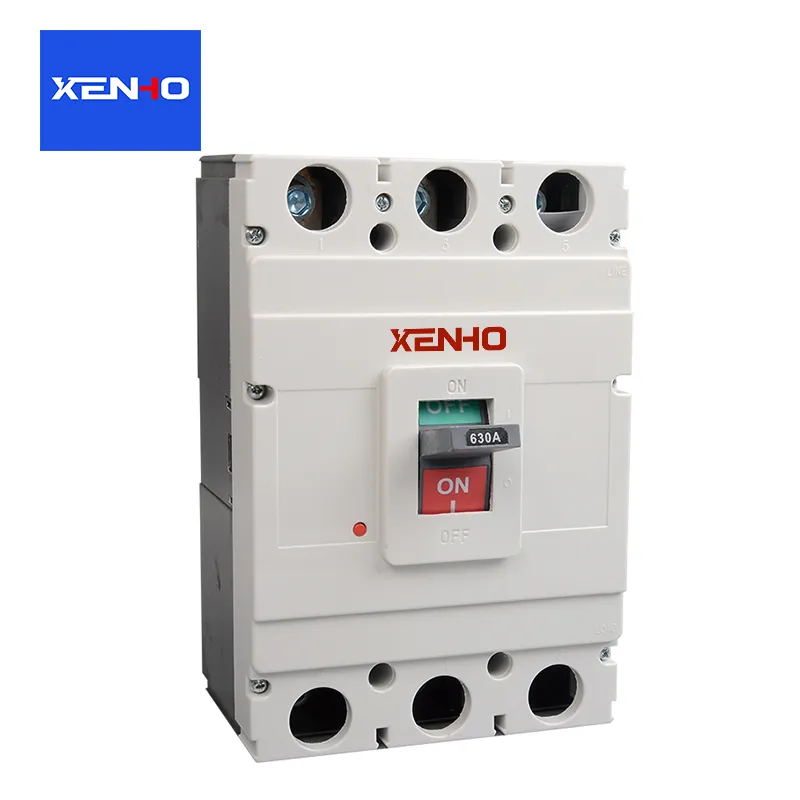

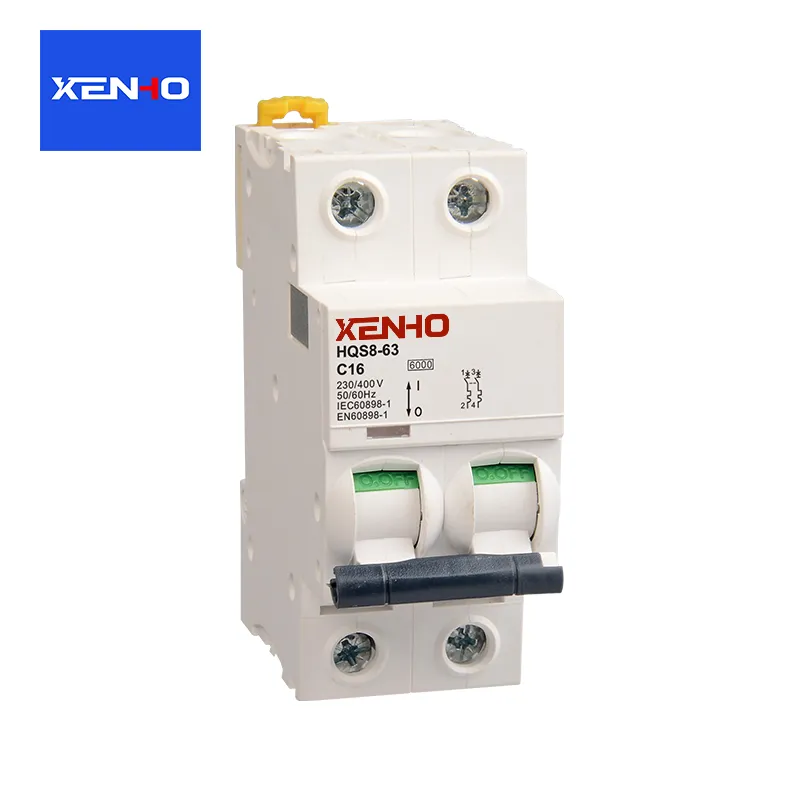

सर्किट ब्रेकर का कार्य सिद्धांत क्या है?

ए का कार्य सिद्धांतपरिपथ वियोजकनिगरानी, ​​निर्णय और कार्यान्वयन के मूल तर्क के इर्द-गिर्द घूमता है।  इसके अंतर्निर्मित ट्रिपिंग तंत्र और आर्क बुझाने की प्रणाली के माध्यम से, यह सामान्य सर्किट स्विचिंग नियंत्रण और दोषपूर्ण सर्किट का तेजी से डिस्कनेक्शन प्राप्त करता है।  इसे दो भागों में विभाजित किया जा सकता है: सामान्य संचालन अवस्था और दोष सुरक्षा अवस्था। आर्क बुझाने की प्रणाली विश्वसनीय वियोग सुनिश्चित करने वाला एक प्रमुख सहायक घटक है।

सामान्य परिचालन स्थिति: सर्किट कनेक्शन और डिसकनेक्शन

मैनुअल/इलेक्ट्रिक क्लोजिंग: ऑपरेटर सर्किट ब्रेकर के गतिशील संपर्क को स्थिर संपर्क की ओर ले जाने, संपर्क स्थापित करने और सर्किट को बंद करने के लिए एक हैंडल या इलेक्ट्रिक तंत्र का उपयोग करता है, जिससे सामान्य बिजली संचरण की अनुमति मिलती है। बंद करने के बाद, लॉकिंग तंत्र सर्किट निरंतरता बनाए रखते हुए, बंद स्थिति में गतिशील संपर्क को ठीक करता है।

मैनुअल डिसकनेक्शन: जब डिस्कनेक्शन हैंडल खींचा जाता है, तो लॉकिंग तंत्र अनलॉक हो जाता है, और रिटर्न स्प्रिंग के बल के कारण गतिशील संपर्क स्थिर संपर्क से अलग हो जाता है, जिससे सर्किट टूट जाता है। यदि इस समय करंट छोटा है, तो संपर्कों के बीच उत्पन्न चाप अपने आप बुझ जाएगा।

दोष सुरक्षा स्थिति: स्वचालित ट्रिपिंग और सर्किट विच्छेदन

जब सर्किट ओवरलोड, शॉर्ट सर्किट या अंडरवोल्टेज जैसे दोषों का अनुभव करता है, तो अंतर्निहित ट्रिप यूनिट स्वचालित ट्रिपिंग प्राप्त करने के लिए लॉकिंग तंत्र को अनलॉक करने के लिए ट्रिगर करेगी। अलग-अलग दोष अलग-अलग ट्रिपिंग सिद्धांतों के अनुरूप होते हैं:

अधिभार संरक्षण (थर्मल ट्रिपिंग सिद्धांत)

मुख्य घटक: द्विधात्विक पट्टी (महत्वपूर्ण रूप से भिन्न तापीय विस्तार गुणांक वाली दो धातु पट्टियों से बनी)।

कार्य तर्क: जब सर्किट अतिभारित होता है, तो करंट लगातार रेटेड मूल्य से अधिक हो जाता है, जिससे गर्म होने के कारण द्विध्रुवीय पट्टी मुड़ जाती है और विकृत हो जाती है। जब विरूपण एक सीमा तक पहुंचता है, तो यह लॉकिंग तंत्र को अनलॉक करने के लिए धक्का देता है, और गतिशील संपर्क स्प्रिंग की कार्रवाई के तहत सर्किट को डिस्कनेक्ट कर देता है।

विशेषताएं: विलंबित कार्रवाई; अल्पकालिक ओवरलोड (जैसे मोटर स्टार्टिंग) ट्रिपिंग को ट्रिगर नहीं करेगा, झूठी ट्रिपिंग से बचाएगा।

शॉर्ट सर्किट संरक्षण (विद्युत चुम्बकीय ट्रिपिंग सिद्धांत)

मुख्य घटक: विद्युतचुंबकीय कुंडल (लोहे के कोर पर घाव)।

कार्य तर्क: जब शॉर्ट सर्किट होता है, तो करंट तुरंत रेटेड मूल्य से दसियों या सैकड़ों गुना तक बढ़ जाता है। विद्युतचुंबकीय कुंडल एक मजबूत विद्युतचुंबकीय बल उत्पन्न करता है, जो लोहे के कोर को लॉकिंग तंत्र पर प्रहार करने के लिए आकर्षित करता है, और इसे तुरंत अनलॉक कर देता है।

विशेषताएं: मिलीसेकंड-स्तर की तीव्र कार्रवाई; बहुत कम समय में सर्किट को डिस्कनेक्ट कर सकता है, जिससे उपकरण को आर्क क्षति या आग लगने से रोका जा सकता है। अंडरवोल्टेज/वोल्टेज हानि संरक्षण (अंडरवोल्टेज ट्रिप सिद्धांत)

मुख्य घटक: अंडरवोल्टेज ट्रिप कॉइल, वोल्टेज की निगरानी के लिए सर्किट के समानांतर जुड़ा हुआ है।

कार्य तर्क: जब वोल्टेज रेटेड मूल्य के लगभग 70% से नीचे चला जाता है या पूरी तरह से खो जाता है, तो ट्रिप कॉइल का विद्युत चुम्बकीय बल गायब हो जाता है, और आयरन कोर, स्प्रिंग की कार्रवाई के तहत, लॉक को अनलॉक करने के लिए ट्रिगर करता है, इस प्रकार सर्किट को डिस्कनेक्ट कर देता है।

कार्य: कम वोल्टेज के कारण उपकरण को खराब होने और क्षतिग्रस्त होने से बचाता है, और बिजली बहाल होने पर अचानक उपकरण चालू होने से होने वाले सुरक्षा खतरों से भी बचाता है।

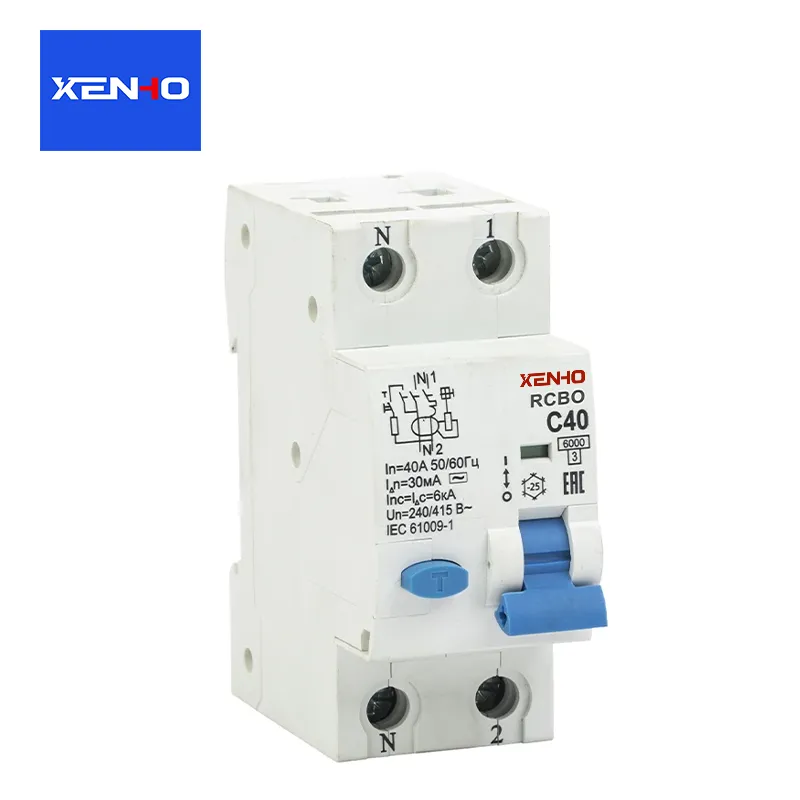

रिसाव संरक्षण (अवशिष्ट वर्तमान संरक्षण सिद्धांत)

मुख्य घटक: शून्य-अनुक्रम वर्तमान ट्रांसफार्मर।

कार्य तर्क: सामान्य परिस्थितियों में, चरण रेखा और तटस्थ रेखा में धारा परिमाण में बराबर और दिशा में विपरीत होती है। ट्रांसफार्मर कोर में चुंबकीय प्रवाह एक दूसरे को रद्द कर देता है, जिसके परिणामस्वरूप कोई प्रेरित वर्तमान आउटपुट नहीं होता है; जब कोई रिसाव होता है (जैसे किसी व्यक्ति को बिजली का झटका), तो करंट का कुछ हिस्सा जमीन के माध्यम से प्रवाहित होता है, जिससे दो-चरण करंट में असंतुलन पैदा होता है। ट्रांसफार्मर एक प्रेरित संकेत उत्पन्न करता है, जिससे ट्रिप डिवाइस चालू हो जाता है।

विशेषताएं: कम परिचालन सीमा (आमतौर पर 30mA), व्यक्तिगत सुरक्षा को प्राथमिकता देना।
